一、產品概述
RP6060探頭為測量 DC 電源軌上的紋波而提供低噪聲、大偏置范圍解決方案，其 DC 電源軌范圍為 -60 ~ +60 VDC。提供了所需的行業領先的低噪聲和大偏置范圍，可以測量1GHz 以下200μVp-p ~ 800 mVp-p的AC 紋波。該探頭主要用于測量配電平面的低源阻抗，所以不建議在源阻抗 >1 Ω 的情況下測量設備，因?yàn)檫@可能會導致波形失真。
產品特點：
1、高達±60V電源電壓的測量范圍
2、極低的本底噪聲<300uVpp(20MHz帶寬)，<3mVpp(1GHz帶寬)
3、極高的測量帶寬1GHz。
4、高帶寬高電壓低噪聲的特點，高性能電源的紋波和噪聲測量之首選
5、具有自動和手動電源電壓偏置消除功能
6、具有AC/DC兩種耦合方式
7、輸入阻抗50kΩ對被測電源的影響很小
8、業界首創的附加4位的高精度數字電壓表功能的電源紋波探頭業界獨創的USB和電池雙供電。

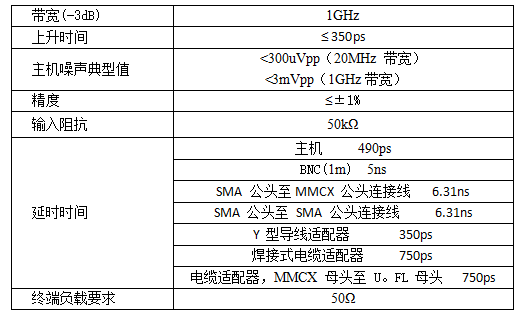

二、產品電氣規格
