1. 概 述

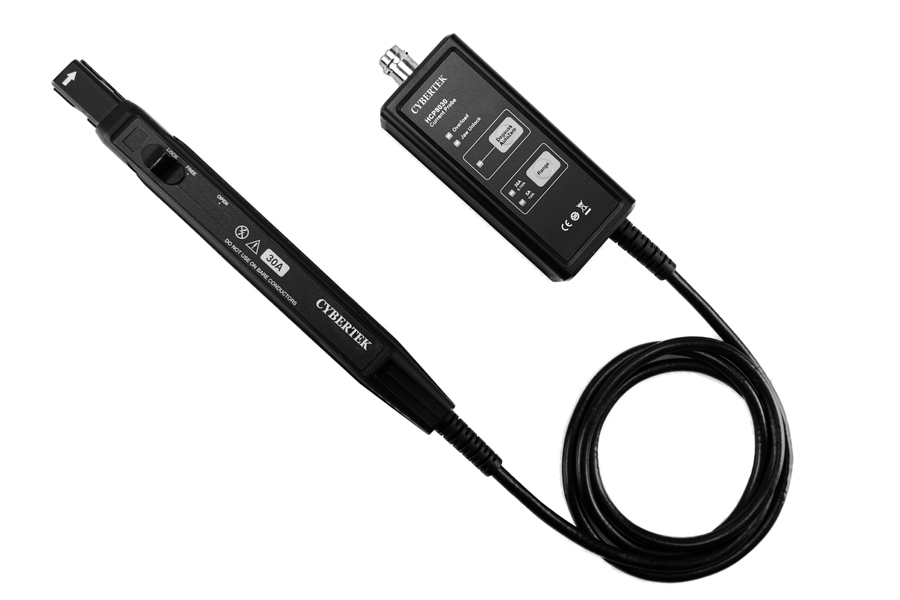

HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。
HCP8070 鉗口可夾住直徑達5mm的導線；可以測量70A的連續電流和100A的峰值電流，提供30MHz帶寬；探頭具有70A (20X)和10A (2X)兩個量程可選擇，10A (2X)量程特別適用于小電流測量，分辨率高達2mA。
1. 產品電氣規格
小鉗口
型 號 | HCP8030(C/D/H) | HCP8050 | HCP8070 | ||||
帶寬(-3dB) | HCP8030 | DC-50MHz(圖1.a) | DC-50MHz (圖4) | DC-30MHz (圖7) | |||
HCP8030C | DC-70MHz(圖1.b) | ||||||
HCP8030D | DC-100MHz(圖1.c) | ||||||
HCP8030H | DC-120MHz(圖1.d) | ||||||
上升時間 | HCP8030 | ≤7ns | ≤7ns | ≤11.6ns | |||
HCP8030C | ≤5ns | ||||||
HCP8030D | ≤3.5ns | ||||||
HCP8030H | ≤2.92ns | ||||||
連續電流 最大值 | HCP8030 | 30Arms（圖2.a） | 50Arms (圖5) | 70Arms (圖8) | |||
HCP8030C | 30Arms（圖2.b） | ||||||
HCP8030D | 30Arms（圖2.c） | ||||||
HCP8030H | 30Arms（圖2.d） | ||||||
峰值電流 | 50Apk | 75Apk | 100Apk | ||||
量程 | 5A | 1X衰減 | 7.5A | 1X衰減 | 10A | 2X衰減 | |
30A | 10X衰減 | 50A | 10X衰減 | 70A | 20X衰減 | ||
過流報警值 | 5A | ≥5APk | 7.5A | ≥7.5APk | 10A | ≥10APk | |
30A | ≥50APk | 50A | ≥75APk | 70A | ≥100APk | ||
電流傳輸比 | 5A | 1V/A | 7.5A | 1V/A | 10A | 0.5V/A | |
30A | 0.1V/A | 50A | 0.1V/A | 70A | 0.05V/A | ||
分辨率 | 5A | 1mA | 7.5A | 1mA | 10A | 2mA | |
30A | 10mA | 50A | 10mA | 70A | 20mA | ||
精度 (DC,45-66Hz最大連續電流) | 5A | ±1%±1mA | 7.5A | ±1%±1mA | 10A | ±1%±2mA | |
30A | ±1%±10mA | 50A | ±1%±10mA | 70A | ±1%±20mA | ||
輸入阻抗 | HCP8030 | 參考圖（3.a） | 參考(圖6) | 參考(圖9) | |||
HCP8030C | 參考圖（3.b） | ||||||
HCP8030D | 參考圖（3.c） | ||||||
HCP8030H | 參考圖（3.d） | ||||||
延時 | 探頭主機 | 14ns | 14ns | 23ns | |||
BNC(1m) | 5ns | ||||||
終端負載要求 | ≥100kΩ | ||||||
供電方式 | DC 12V/1A（標配適配器） | ||||||
絕緣線電壓 | 300V CAT I | ||||||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||||||
*CAT I 符合IEC/EN 61010-031/A1:2008的I類標準。根據IEC/EN 61010-031:2015+AMD1:2018 標準，
無額定測量類別。
